高密度・高信頼性基板向け実装設計サービス

装置の小型化・高機能化が進み、基板の実装設計が重要となっています。
情報通信分野の製品開発で培われた高密度・高信頼基板実装設計により開発期間短縮、コスト低減を実現します。

課題

製造・実機評価工程からの手戻り

日々高密度・高多層化が進む基板製造では、常に最新の製造技術に適した配線仕様(信号層、電源層、ソルダーレジスト、シルクなど製造条件)に準拠させ、製造品質を保証したアートワーク設計が重要です。
製造中に製造条件仕様違反が判明した場合、その段階で基板製造を中断し、再アートワーク設計・再基板製造となり工程の手戻りとなります。

また、実機評価工程では、ノイズ大(EMI)に起因する基板上の配線不具合が摘出される場合があり、このフィードバックが装置開発日程延伸要因の一つとなっています。

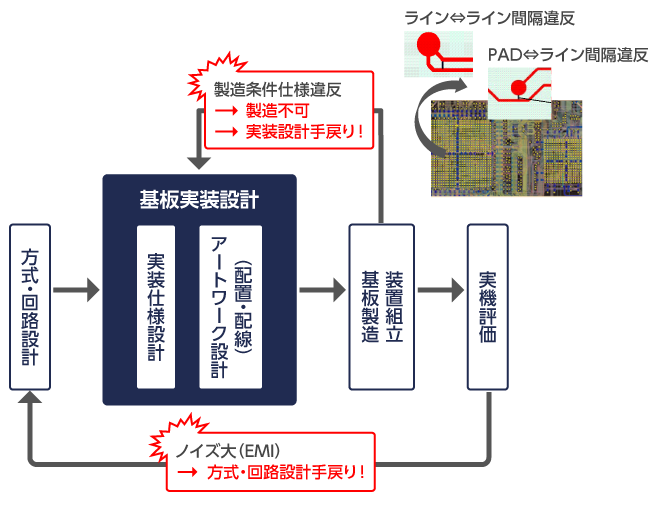

製造・実機評価工程からの手戻りの図

解決方法

製造・実機評価工程からの手戻り抑止

アートワーク (配置・配線)設計工程と同時進行で伝送波形・EMIのシミュレーションを行い、試作・評価の手戻りを回避するとともに信号特性・精度の高い基板の実装設計を実現します。
基板製造解析により製造品質のさらなる向上をはかり、基板製造時の手戻りを回避します。

製造・実機評価工程からの手戻り抑止の図

特長

特長1:伝送波形シミュレーション

部品同士の接続順や終端抵抗・ダンピング方法を、シミュレーションにて波形確認することで信号伝送の問題点を基板製造前に解決します。

【シミュレーション項目例】
(1)回路図等を元にシミュレーションを実施し信号伝送の問題点を早期に解決(@プリSIM)
(2)結線後の実配線情報を元にシミュレーションを実施し最終波形を確認(AポストSIM)

@プリSIM(伝送シミュレーション検証事例)

伝送波形シミュレーションの図

AポストSIM(伝送シミュレーション検証事例)

伝送波形シミュレーションの図

特長2: EMI シミュレーション(EMI抑制設計支援チェック「DEMITASNX」)

ノイズの発生原因になりうる項目をチェックし、ノイズ発生の問題点を事前に解決します。

【チェック項目例】
(1)帰路電流分断系チェック(@リターンパス不連続チェックなど)
(2)電源系チェック(Aデカップリングキャパシタチェック)
(3)配線系チェック(B放射電解チェックなど)
(4)電源・グランドプレーン共振解析 (C電源・グランドプレーン共振解析例)

@リターンパス不連続チェック

@リターンパス不連続チェック

Aデカップリングキャパシタチェック

Aデカップリングキャパシタチェック

B放射電解チェック

放射電解チェックの図

C電源・グランドプレーン共振解析例

電源・グランドプレーン共振解析例の図

特長3:基板製造解析

アートワークCADでは摘出できない基板製造ルール上の問題を、アートワーク設計の段階で解析し次工程(基板製造)での中断・手戻り・製造やり直しを回避します。

【解析項目例】
(1)信号層チェック(@パターン間隔チェックなど)
(2)電源層チェック(A接続穴とクリアランス間隔チェックなど)
(3)ソルダーレジストチェック(B銅見えチェックなど)
(4)シルクチェック(Cシルクとソルダーレジストの間隔チェックなど)
(5)ドリルチェック(D穴と穴との間隔チェック)

解析例@ パターン間隔チェック

解析例1パターン間隔チェックの図

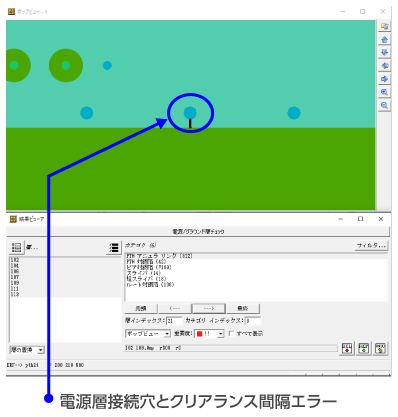

解析例A 接続穴とクリアランス間隔チェック

解析例2接続穴とクリアランス間隔チェック

解析例B 銅見えチェック

解析例3銅見えチェック

解析例C シルクとソルダーレジストの間隔チェック

解析例4シルクとソルダーレジストの間隔チェック

解析例D 穴と穴との間隔チェック

解析例5穴と穴との間隔チェック

導入事例

用途 内容(特長、仕様)
LSIテスター LSIテスター用パフォーマンスボード 高多層(50層)、高速伝送(〜12Gbps)、Zoコントロール
Pogo/ZIF/LIFインターフェース、デジアナ混載
ネットワーク機器 ルーター用基板 ほか 高多層(30層)、高速伝送(〜12Gbps)、Zoコントロール
多ピンLSI多搭載(30個)
サーバー用機器 RAID ほか 高多層(30層)、高速伝送(〜12Gbps)、Zoコントロール
産業用機器 FA、画像診断装置 ほか USB3.1(Gen2)、PCI-E(Gen3)、LPDDR4(3200MHz)
SubLVDS、SLVS、MIPI-DPHY、シリアル
医療用機器 ベットサイドモニター
X線診断、MRI ほか
PCI-E(Gen2) M.2、TMDS(1.65Gbps)、mSATA(3Gbps)
ARM-CPU(RZ-G1H)、SH-4、WLANモジュール
画像処理装置 高精細画像処理基板 ほか PCI-E(Gen2/3)、デジアナ変換、DDR4
電源ボード/回路 DCDC、電源回路 ADコンバーター、DCDC、複数バッテリーの充放電制御回路
高多層基板 高速伝送基板
層数 〜50層 4〜30層
板厚 〜7.3mm 〜3.6mm
穴径 Φ0.15mm〜 Φ0.15mm〜
ライン幅 0.07mm〜 0.07mm〜
特長 多ピンBGAを表面実装や
狭ピッチCSPなどを実装可能
高周波対応(GHz帯)の材料にも対応可能
バックドリル対応

サービス内容

工程 設備、ツール名 機能 特長
回路図入力 Allegro Design Authoring 回路図エディタ PCBデザイン設計
OrCAD® Capture CIS
CR-8000 Design Gateway
CAD-CAD間変換 Stella Station Translator Allegro⇔CR8000間データ変換ツール
アートワーク Allegro PCB Editor 配置・配線
CR-5000 Board Designer
CR-8000 Design Force
CR-8000 DRAGON EX 自動配線ツール
製造解析ツール ValorTM NPI PCB/PCBA 製造解析 製造不良を設計段階で検証
CR-8000 DFM Center
シミュレーション HyperLynxTM SI 波形シミュレーション 波形品質の向上
CR-8000 Design Force SI 波形、クロストーク解析、FFT 、アイパターン解析、TDR解析、FD解析 設計段階での強度確認
CR-8000 Design Force PI/EMI PI:高周波インピーダンス解析
EMI:コモンモード/IOカップリングノイズ検証
DC:IRドロップ検証
EMI設計支援
ツール
DEMITASNX EMCチェック・共振解析に対応 設計段階でEMC抑制が可能
CR-8000 EMC Adviser EX パスコン、ループ、アンテナなど、高速回路に必要なEMC、リターン経路のチェック、クロストーク可能なEMC拡張ルール
